No.258 简支梁冲击试验机(悬臂梁冲击试验机)插图

简支梁冲击试验机(悬臂梁冲击试验机)对试验片进行冲击试验,是测试产品的脆性的装置。测量破坏试验片所需的冲击力。

简支梁冲击试验是安装试验片的两端,用摆锤敲打缺口部的背面来测量冲击值。悬臂梁冲击试验是固定试验片的一端,用摆锤从缺口的方向敲击另一端测量冲击值。

简支梁・悬臂梁冲击试验通过视频的方式简单说明。

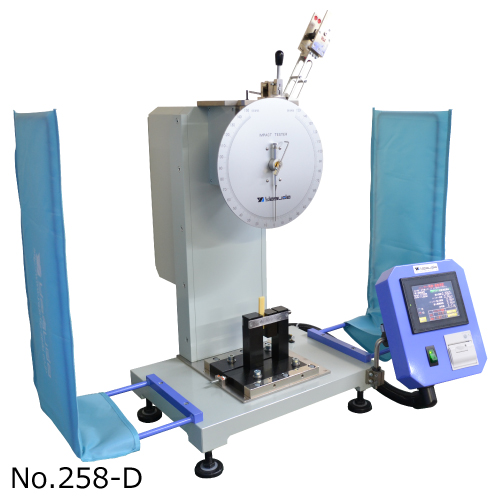

No.258-D・No.258PC (手动)简支梁・悬臂梁冲击试验机

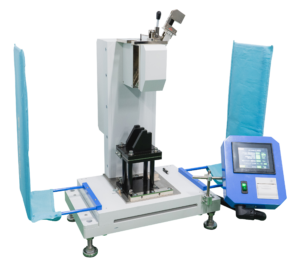

No.258 简支梁冲击试验机(悬臂梁冲击试验机)插图1
  • 可选安装安全罩或防护帘。
  • 通过更换摆锤和底座,可以进行简支梁冲击试验和悬臂梁冲击试验。
  • 请打开下表可确认规格。





<规格可能会有变更>
主机尺寸 约 W500 x D350 x H850 mm
(操作面板规格:深度+约250、防护帘:宽度+约520mm、安全罩:宽度+约500 x 高度 + 约275mm)
主机重量 约125kg
(数码规格:+约5kg、防护帘:+约5kg、安全罩:+约75kg)
电源 无数码规格安全罩:单相、AC100V、3A、50/60Hz
带有数码规格安全罩:单相、AC100V、5A、50/60Hz
标准付属品  工具一套

※按以下顺序。
・No.258 JIS/ISO
・No.258 ASTM

JIS/ISO(←open)
规格 JIS/ISO
试验方法 简支梁冲击试验 悬臂梁冲击试验
基准规格 JIS B7739:2011、ISO 13802:1999
参考规格 JIS K7111-1:2012、ISO 170:2010 JIS K71110:1999、ISO 180:2000
摆锤容量
※1(J)
0.5, 1, 2, 4, 5 7.5, 15, 25※2 1, 2.75, 5.5, 11, 22
底座 JIS/ISO简支梁冲击 JIS/ISO/ASTM悬臂梁冲击
用于底座的架台 需要
确认用的量规 JIS/ISO 摆锤冲击位置确认用的量规
试验片位置定位规 JIS/ISO 简支梁试验片 位置定位规 JIS/ISO 悬臂梁试验片 位置定位规
选项 数字(操作面板、PC)规格、安全罩(全盖)、防碎帘、摆锤追加式、迷你打印机(带感热纸10卷)※3、
CSV下载工具(带LAN线)※3、模拟视觉面板・指针、Windows PC※4、主机追加砝码※5
冲击速度 2.9m/s 3.8m/s 3.5m/s
摆锤上扬角度 150°
摆锤冲击刀片尖端 R2±0.5mm、刀片边缘角度:30±1° R0.8±0.2mm
圆头 R1±0.1mm
底座固定端 R0.2±0.1mm
支点间距离 62+0.05mm※6
底座上面和冲击刀片的距离 R22±0.2mm

※1 可定制非标准摆锤。kgf・cm单位的产品也可咨询。另外,一根摆锤上增加砝码即可支持2种容量,有需要时请咨询。
※2 50J无法定制。
※3 选择操作面板规格时可用。
※4 用于数字PC规格、或操作面板规格的CSV 下载工具。
※5 需要使用15J以上的摆锤时可用。
※6 仅限支持JIS K7111-1 记载的试验片种类1。其他问题请咨询。

ASTM(←open)
规格 ASTM
试验方法 简支梁冲击试验 悬臂梁冲击试验
标准规格
参考规格 ASTM D6110-10 ASTM D256-10
摆锤容量
※1(J)
2.7 2.7
简支梁 ASTM 简支梁底座 JIS/ISO/ASTM悬臂梁底座
ASTM简支梁底座
摆锤冲击位置
确认用的量规
 ASTM摆锤冲击位置确认用的量规
试验片位置定位规 ASTM简支梁试验片 位置定位规 ASTM悬臂梁验片 位置定位规※2
选项 数字(操作面板、PC)规格、安全罩(全盖)、防碎帘、摆锤追加式、迷你打印机(带感热纸10卷)※3、
CSV下载工具(带LAN线)※3、模拟视觉面板・指针、Windows PC※4、主机追加砝码※5
冲击速度 3.46m/s 3.5m/s
摆锤上扬角度 150°
摆锤冲击刀片尖端 R3.17±0.12mm、刀片边缘角度:45±2° R0.8±0.2mm
圆头 R3.17±0.12mm
底座固定端 R0.25±0.12mm
支点间距离 101.6±0.5mm
底座上面和冲击刀片的距离 R22±0.05mm

※1 可定制非标准摆锤。kgf・cm单位的产品也可咨询。另外,一根摆锤上增加砝码即可支持2种容量,有需要时请咨询。
※2 需要根据试验片厚度的定位规。
※3 选择操作面板规格时可用。
※4 用于数字PC规格、或操作面板规格的CSV 下载工具。
※5 需要使用15J以上的摆锤时可用。
※6 仅限支持JIS K7111-1 记载的试验片种类1。其他问题请咨询。

产品咨询请点击此处

想在低温条件下试验的客户在此

对于需要在-35°C的环境下进行测试的客户,我们可提供3种带有低温槽类型。

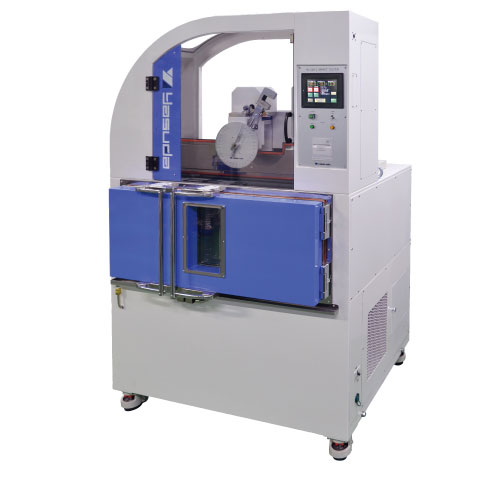

No.258-L 冲击试验机(带低温槽)

JIS-K7110、K7111-1、ASTM-D256、D6110、ISO-179-1:2010、180

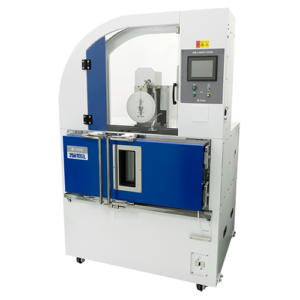

No.258 简支梁冲击试验机(悬臂梁冲击试验机)插图2
  • 在低温槽内可进行简支梁冲击试验及悬臂梁冲击试验。
<规格可能会有变更>
温度 -35 °C ~ 60 °C(冷冻机式)
安全装置 带互锁安全门
选项 底座带有电动装置(仅限悬臂梁)
其它规格 No.258 冲击试验机
电源 AC 200 V、3相、40 A、50/60 Hz
主机尺寸・重量 约 W1,110 × D1,160 × H1,760 mm・约 450 kg

产品咨询请点击此处

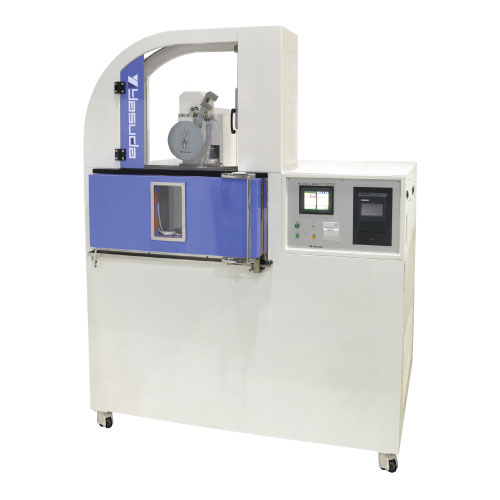

No.258-UTL 冲击试验机(带超低温槽)

JIS-K7110、K7111-1、ASTM-D256、D6110、ISO-179-1:2010、180
No.258 简支梁冲击试验机(悬臂梁冲击试验机)插图3
  • 在低温槽内可进行简支梁冲击试验及悬臂梁冲击试验。
<规格可能会有变更>
温度 -50 °C ~ 60 °C(冷冻机式)
安全装置 带互锁安全门
选项 底座带有电动装置(仅限悬臂梁)
其它规格 No.258 冲击试验机
电源 AC 200 V、3相、30 A、50/60 Hz
主机尺寸・重量 约 W1,670 × D1,480 × H2,130 mm・约 710 kg

产品咨询请点击此处

No.258-ZA (全自动)简支梁・悬臂梁冲击试验机

JIS-K7110、K7111-1、ASTM-D256、ISO-179-1:2010、180



No.258 简支梁冲击试验机(悬臂梁冲击试验机)插图4
  • 全自动简支梁・悬臂梁冲击试验机。
  • 将试验片放置在盒中并在专用软件中输入测试条件,最多可以连续测量210试验片。
  • 可自动更换3种类型的摆锤,因此可连续进行测试,不会因更换摆锤而中断测试。
  • 自动样品测量和缺口对准可在约6秒钟内进行。
  • 可选择安装低温槽。



<规格可能会有变更>
温度 -40℃〜80℃((冷冻机式)或无控温
摆锤 容量 0.5 ~ 25 J(简支梁)、1〜7.5 J (悬臂梁)、自动上扬装置、自动停止装置
底座 自动定位缺口装置、 试验片传送装置
试验片套数 合数 70个 × 3盒 (计 210 个)
※试验片尺寸:宽度 10 × 厚度 4 × 长度 80 mm
专用软件 Windows对应
选项 摆锤高度调节装置(仅限简支梁)、低温槽、自动试验片测量尺寸装置、试验片传送收集转盘(20 个)
电源 AC 100 V、单相、10 A、50/60 Hz
带低温槽:AC 200 V、3相、30 A、50/60 Hz
气源 0.5 MPa以上
主机尺寸・重量(参考值) 约 W1,150 × D1,050 × H1,950 mm・约 700 kg

产品咨询请点击此处

如果是超低温条件下的试验,那就是万能冲击试验机

No.258 简支梁冲击试验机(悬臂梁冲击试验机)插图5

<No.268 万能冲击试验机的特点>

  •  在-70℃超低温环境下可进行简支梁冲击试验机
  •  可自动冲击试验一周。
  •  从操作面板输入实验条件。
  •  使用试验片盒,最多可设置210个试验片。
  •  可创造高效低成本的低温试验环境

No.268の新型“万能冲击试验机”的详细资料请点击此处。
