No.148 热变形维卡试验机・负荷变形温度(HDT/VSP)试验机插图

热变形试验机(HDT / DTUL测量装置)是用于测量石化工厂制造的塑料的耐热性测试,例如负载变形温度测试(DTUL)、维卡软化点测试(VSP)、球压测试(BP测试等。另外,汽车及电气产品等制造商还可使用它来检查耐热性塑料的热性能。

过视频以简单的方式说明了热变形试维卡验机的规格。

若想了解热变形维卡试验的详情,也请点击此处参考

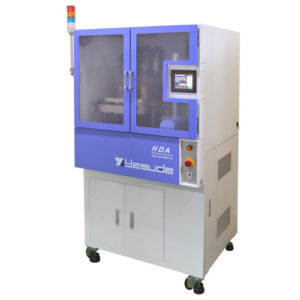

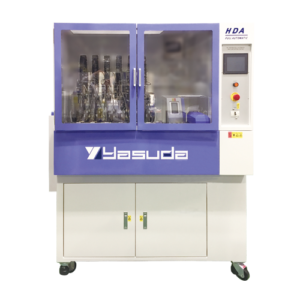

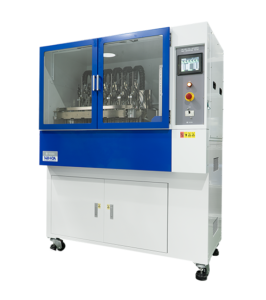

No.148-HDA 热变形维卡试验机(全自动)

JIS-K7191-1、K7206、ASTM-D648、D1525、IEC-335-1、ISO-75-1、306

No.148 热变形维卡试验机・负荷变形温度(HDT/VSP)试验机插图1

  • 此设备适用以上标准。
  • 通过更换尖端压头,可支持DTUL测试、VICAT测试和BP测试 ※1。
  • 机器人构造,可进行全自动测试。
  • 输入试验条件,将试验片放入试验片盒中,就可连续测试多达120个试验片。
  • 通过输送试验片,可以将试验片自动放置到支架上。
  • 自动回收和丢弃试验片
  • 自动回收和丢弃试验片具有稳定的温升精度,可提供可靠的测试结果。



※1 BP(球压)《电器用品安全法》(2013年),关于附录第三、2(1) ロ、()b报告,电器中使用的热塑性塑料的球压温度记载要求报告书(昭和61331 团法人 日本电气协会 电气用品调查委员会)

<规格可能会有变更>
升温速度 DTUL:120 ± 10 °C/hr、VSP120 ± 10 °C/hr50 ± 5 °C/hr
弯曲应力
JIS・ISO:1.80 Mpa A法、0.45 Mpa B法、8.00 Mpa C法
ASTM:1.82 MPa、0.455 MPa
载荷 DTUL用 初始载荷 76.5 gf ~ Max. 3,210 gf中选2种
选项: VSP用 10 ± 0.2 N、50 ± 1 N
选项: BP用 19.6 – 20 N
移位测量 差动传感器:最小単位 1/1,000 mm、行程 4 mm
负载压头 DTUL用 半径 R3.0 ± 0.2 mm
选项: VSP用 1.000 ± 0.015 mm²
选项: BP用 前端球状 直径5mm
支点间距离 64 ± 1 mm、100± 1 mm(共用),选项:101.6 ± 0.5mm
专用软件 Windows10対応(标准配置)
附属品 压头安装工具、试验片支架
支架数量 3个、6个(2种)
温度 Max. 300 °C(油槽)
油量
约 10 L(3个支架)、约 17 L(6个支架)
冷却装置 循环盘管型
选项: 主机内置冷冻机(HDA:标准)
※试验开始温度 20 ~ 23 °C时
搅拌装置 搅拌桨式
3或4个支架・・・ 2台
6个支架・・・ 3台
试验片套数 40个 × 3盒(计 120 个)
※厚度 4 mm时
选项 硅油、检查支架热变形的石英玻璃片、迷你打印机、液面传感器、电磁门锁、警示灯
※同时荷重升降装置(标准配置)
电源 无冷冻机:
・单相AC200/220V
20A 50/60Hz (3个支架・4个支架)
・单相AC200/220V
30A 50/60Hz (6个支架)

有冷冻机:
・三相AC200/220V
20A 50/60Hz(3个支架、4个支架)
・三相AC200/220V
30A 50/60Hz(6个支架)
气压源 0.5 MPa以上
设备尺寸・重量 约 W1,460 × D900 × H1,715 mm・約 450 ~ 550 kg

选项(安全罩)

No.148 热变形维卡试验机・负荷变形温度(HDT/VSP)试验机插图2



产品咨询请点击此处

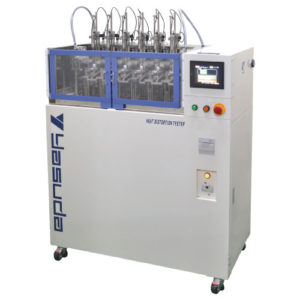

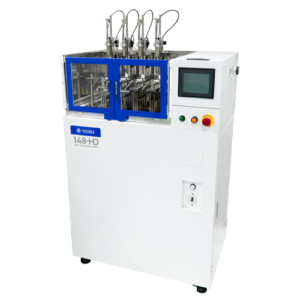

No.148-HD 热变形维卡试验机

JIS-K7191-1、K7206、ASTM-D648、D1525、IEC-335-1、ISO-75-1、306

No.148 热变形维卡试验机・负荷变形温度(HDT/VSP)试验机插图3

  • 此设备适用以上标准。
  • 更换尖端压头,可进行DTUL试验、VSP试验、BP试验。
  • 由于每个支架都是独立的,因此不会出现弯曲现象。
  • 具备快速冷却功能,可选择冷却类型。
  • 稳定的升温精度,可提供精准的试验结果。
  • 为用户提供高度的安全性。
<规格可能会有变更>
升温速度 DTUL:120 ± 10 °C/hr、VSP:120 ± 10 °C/hr、50 ± 5 °C/hr
弯曲应力 JIS・ISO:1.80 Mpa A法、0.45 Mpa B法、8.00 Mpa C法
ASTM:1.82 MPa、0.455 MPa
荷重 DTUL用DTUL用 初始荷重 76.5 gf ~ Max. 3,210 gf中选择两种
选项: VSP用 10 ± 0.2 N、50 ± 1 N
选项:BP用 19.6 ~ 20 N
移位测量 差动变压器:最小单位 1/1,000 mm、行程 4 mm
负荷压子 DTUL用 半径 R3.0 ± 0.2 mm
选项: VSP用 1.000 ± 0.015 mm²
选项: BP用 前端球状 直径5mm
支点间距离 64 ± 1 mm、100 ±1 mm(共用),选项:101.6 ± 0.5mm
专用软件 Windows10对应(标准配置)
付属品 压头安装工具、试验片支架
支架数 3个、4个、6个(3种)
温度 Max. 300 °C(油槽)
油量
约 10 L(3个支架)、约 12 L(4个支架)、约 17 L(6个支架)
冷却装置 循环式
选项:主机内藏型冷冻机(HDA:标准)
※试验开始温度 20 ~ 23 °C
搅拌装置 螺旋桨式
3个或4支架・・・ 2台
6个支架・・・ 3台
选项 硅油、安全门、同时荷重升降装置、迷你打印机、液面传感器、检查支架热变形的石英玻璃片、电磁门锁、警示灯
电源 无冷冻机:
・单相AC200/220V
20A 50/60Hz(3个支架・4个支架)
・单相AC200/220V
30A 50/60Hz(6个支架)

有冷冻机:
・三相AC200/220V
20A 50/60Hz(3个支架、4个支架)
・三相AC200/220V
30A 50/60Hz(6个支架)
主机尺寸・重量 落地型:约 W1,100 × D700 × H1,500mm・约 180~300 kg
桌上型:约 W1,100 × D700 × H1,000mm・约 155~185 kg

产品咨询请点击此处

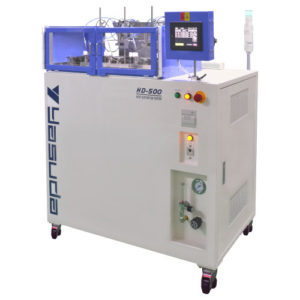

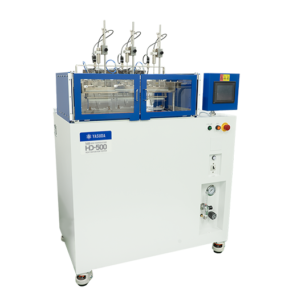

No.148-HD500高温热变形维卡试验机

JIS-K7191-1、K7206、ASTM-D648、D1525、ISO-75-1、306

No.148 热变形维卡试验机・负荷变形温度(HDT/VSP)试验机插图4

  • 此设备适用以上标准。
  • 最高温度是500°C。

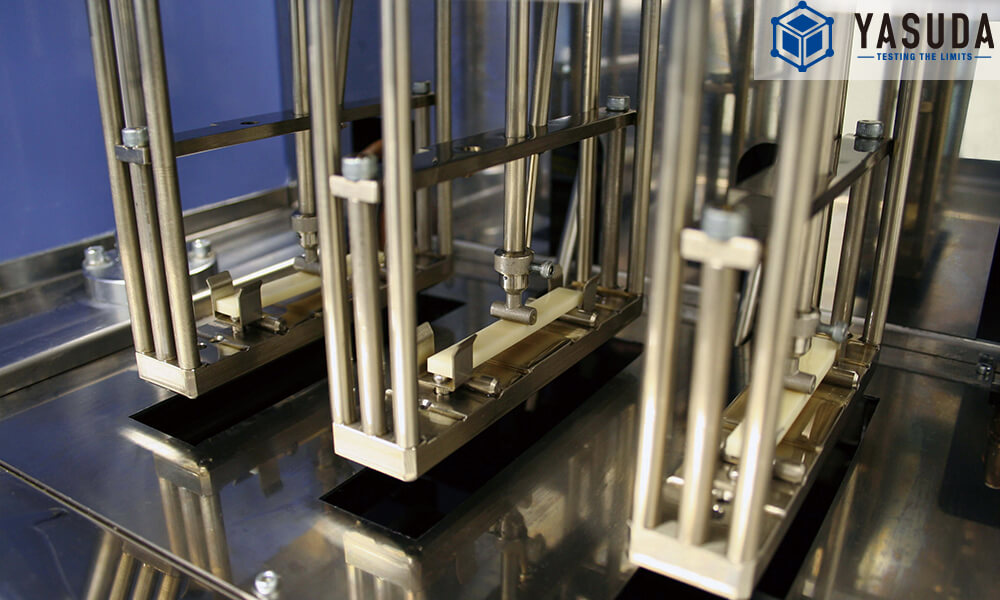

  • 密封槽式的恒温槽,支架是采用石英玻璃,为了避免热老化及高温引起的弯曲现象。
  • 每个支架具有独立的空气层结构,因此每个试验架台的温度分布均匀。
  • 适用HDT试验、VSP试验、BP试验。
  • 为用户提供高度的安全性。
<规格可能会有变更>
升温速度 DTUL:120 ± 10 °C/hr、VSP:120 ± 10 °C/hr50 ± 5 °C/hr
弯曲应力 JIS・ISO:1.80 Mpa A法、0.45 Mpa B法、8.00 Mpa C法
ASTM:1.82 MPa、0.455 MPa
荷重 DTUL用 初始荷重 76.5 gf ~ Max. 3,210 gf中选2个
选项: VSP用 10 ± 0.2 N、50 ± 1 N
选项: BP用 19.6 ~ 20 N
移位测量 差动变压器:最小单位 1/1,000 mm、行程 4 mm
负荷压子 DTUL用 半径 R3.0 ± 0.2 mm
选项: VSP用 1.000 ± 0.015 mm2
选项: BP用 前端球状 直径5mm
支点间距离 64 ± 1 mm、100 ± 1 mm(共用)
专用软件 Windows10对应(标准配置)
付属品 压头安装工具、试验片支架
支架数 3个
温度 Max. 500 °C(密闭气槽)
冷却装置 螺旋桨式(自然送风冷却)2台
搅拌装置 螺旋桨式、3台
选项 同时荷重升降装置、迷你打印机、二氧化碳强制冷却机制、检查支架热变形的石英玻璃片、警示灯
电源 AC 200/220 V、单相、30 A、50/60 Hz
主机尺寸・重量 约 W1,100 × D750 × H1,560 mm・约 260 kg

产品咨询请点击此处

本款设备动画
