埃里克森涂膜强度试验机(杯突机、杯杯突试验装置、 埃里克森试验机)是用于评估涂膜杯突性产品的试验机。用简单的方式说明了埃里克森涂膜强度试验机。

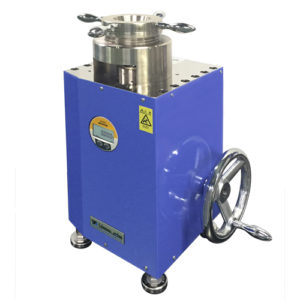

No.516 埃里克森涂膜强度试验机(手动)

JIS-B7729、(K5400)、K5600-5-2、Z2247、ISO-1520、20482
エリクセン塗膜強度試験機(手動)
  • 此设备适用以上规格。
  • 用于评估涂膜杯突性产品的试验机。
  • 将试验片固定在固定环和口模之间,并对准冲头尖端接触试验片的零点。
  • 通过以每分钟0.2±0.1 mm的速度推动到规定深度进行测试(恒定距离方法),或者通过推动冲头直到在推动冲头的
  • 部分中观察到涂膜破裂或剥离(断裂距离方法)进行测试。
  • 过恒定距离法评估涂膜的开裂和从基材上的剥离。
  • 通过断裂距离方法,测量冲头被推动的距离并评估为埃里克森值。
<规格可能会有变更>
试验板 钢板、厚度 0.3 ~ 1.25 mm
宽度及长度 Min. 70 mm ~ Max. 90 mm
模具外径 外径 φ55 ± 0.1 mm
内径 φ27 ± 0.05 mm
边缘 R0.75 ± 0.05 mm
固定环 外径 φ55 ± 0.1 mm
内径 φ33 ± 0.1 mm
0.05 mm 带刻度尺
冲头 半球形、直径 φ20 ± 0.05 mm
推入式量度 千分表
最小单位 0.01 mm、
行程 Max. 20 mm、
数字显示
按压速度 手柄类型、0.2 mm/1旋转
选项 镜、扩大镜、观察灯
电源
设备尺寸・重量(参考值) 约 W390 × D330 × H400 mm・约 70 kg

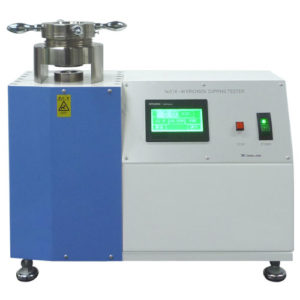

No.516-M 埃里克森涂膜强度试验机(电动)

JIS-B7729、(K5400)、K5600-5-2、Z2247、ISO-1520、20482
No.516 埃里克森涂膜强度试验机插图1
  • 此设备适用以上规格。
  • 该实验装置是电动埃里克森涂膜强度试验机。
  • 电动推动冲头的速度通过电动来控制。
<规格可能会有变更>
试验板 钢板、厚度 0.3 ~ 1.25 mm
宽度及长度 Min. 70 mm ~ Max. 90 mm
模具 外径 φ55 ± 0.1 mm
内径 φ27 ± 0.05 mm
边缘 R0.75 ± 0.05 mm
固定环 外径 φ55 ± 0.1 mm
内径 φ33 ± 0.1 mm、0.05 mm 带刻度尺
冲头 半球形、直径 φ20 ± 0.05 mm
推入式量度 千分表
最小单位 0.01 mm、
行程 Max. 20 mm、
触摸式显示
按压速度 电动式、0.2 ± 0.1 mm/s
选项 镜子、扩大镜、观察灯
电源 AC 100 V、单相、5 A、50/60 Hz
设备尺寸・重量(参考值) 约 W505 × D205 × H435 mm・约 70 kg
