勾丝试验机(ICI试验机)用于织物和编织物的气球测试,可进行A法(ICI型试验机方法)试验。勾丝试验机(ICI试验机)用于织物和编织物的气球测试,可进行A法(ICI型试验机方法)试验。以简单的方式说明了勾丝试验机。

No.453 ICI型 气球试验机

JIS-(L1018)、L1058、L1076、(JASO)
No.473 勾丝试验机・No.453 气球试验机插图
  • 此设备适用以上规格。
  • 勾丝试验机(ICI试验机)用于织物和编织物的气球测试,可进行A法(ICI型试验机方法)试验。
  • 将一组四个卷在指定橡胶管上的试验片放置在衬有软木板的旋转箱中。
  • 旋转箱以每分钟60±2转的速度旋转指定的时间后,进行4个试验片的起球判定。
  • 试验后,除去附着在试验片上的软木屑和毛球后,通过照射规定的照明并与起球判定标准照片并列进行比较判定,来进行起球判定。
<规格可能会有变更>
回转箱支架数 3个、6个、9个(3种)
试验片 100 × 120 mm
回转箱 内寸 230 × 230 × 230 mm
箱子转速 60 ± 2 rpm
特殊橡胶管 外径 φ31 mm(橡胶厚度 3 mm)、长度 150 mm、质量 51 g
计时器 Max. 99 hr 59 min
电源 AC 100 V、单相、10 A、50/60 Hz
设备尺寸・重量(参考值) 3个支架: 约 W1,480 × D750 × H820 mm・约 110 kg
6个支架: 约 W1,480 × D750 × H1,200 mm・约 165 kg
9个支架: 约 W1,480 × D750 × H1,600 mm・约 220 kg

产品咨询请点击此处

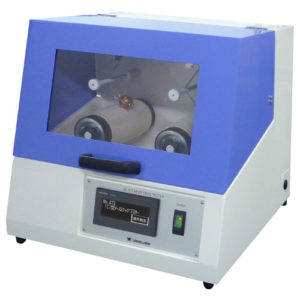

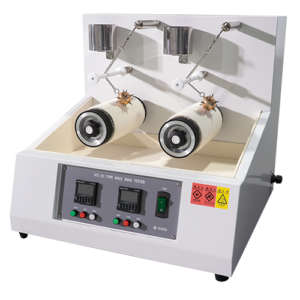

No.473 ICI型 勾丝试验机

JIS-L1058、ASTM-D3939
No.473 勾丝试验机・No.453 气球试验机插图1
  • 此设备适用以上规格。
  • 勾丝试验机(ICI试验机)用于织物和编织物的气球测试,可进行A法(ICI型试验机方法)试验。
  • 适用于机织织物和针织织物,薄和粗糙的织物除外。
  • 缝合成圆筒形的试验片的正面朝外固定在旋转的圆柱体上。
  • 检查钉锤(尖刺球)与试验机的导向杆之间的距离,并以每分钟60转的速度旋转圆筒100次。
  • 测试后,通过将其与标准图片进行比较,使用判断规来对试验片进行分级。
<规格可能会有变更>
支架数 2个(个别动作式)
试验片 200 × 330 mm
钉锤 径 φ31.8 mm、质量 160 g(含钉子)
钉子 11 根、尖端半径 R0.127 mm、突出部长度 9.5 mm
旋转筒 外径 φ82 mm(橡胶层厚度 3 mm)、宽度 210 mm
气缸旋转速度 60 rpm
厚度 3.2 mm、宽度 165 mm
感应棒 外径 φ10 mm、宽度 122 mm
计数器 6位(预设式)
气缸和感应器的距离 60 mm
钉子和感应棒的距离 46 mm
附属品 橡胶圈・・・ 4个、定位规・・・ 1个、试验片安装治具
选项 安全罩、判断规
电源 AC 100 V、单相、5 A、50/60 Hz
设备尺寸・重量(参考值) 主机: 约 W550 × D500 × H500 mm・约 50 kg
判定规: 约 W500 × D590 × H500 mm・约 25 kg

产品咨询请点击此处
