绝缘破坏耐电压试验机(耐电压试验机)是评价固体电气绝缘材料强度试验机,以简单的方式说明绝缘破坏电压试验机的规格。

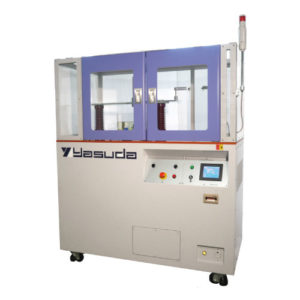

No.199绝缘破坏耐电压试验机

JIS-C2110、(C3003)、C3216-5、IEC-60851-5

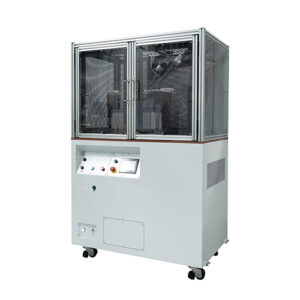

No.199 绝缘破坏试验机插图
  • 此设备适用以上标准。
  • 通过更换电极,可用于木板、片材、纺织品、薄膜、胶带、管子、清漆和涂层等试验片。
  • 该试验装置也可用于锂离子电池内部正极和负极之间的绝缘膜。
  • 将试验片放在上下电极之间,并增加空气槽或油槽中的电压,使试验片绝缘故障。
  • 通过测试结果评估绝缘破坏的强度或绝缘破坏的电压。
  • 可支持连续升压方法(绝缘破坏试验)和阶段升压方法(阶段升压破坏试验),还可支持保证试验和耐电压试验。
  • 即使测试件是漆包线,也可通过改变电极,或通过金属箔方法进行绝缘破坏测试。
<规格可能会有变更>
容量 0.5 ~ 10 kVA
最大输出电压 AC 5 ~ 100 kV
试样 长度 500 mm(更多部分长度 120mm)、导体直径 φ 0.05 〜 φ 3.2 mm
试验方法 气槽或油槽
标准规格 电流计、电压计、电压调节器、自动程序升压装置、破坏电流调节装置
选项 计时器、迷你打印机、专用软件
安全装置 带联锁装置安全罩、漏电断路器、高压上限、紧急停止按钮、警告灯・蜂鸣器
电极 取决于试验片
电源 AC 200 V、单相、15 ~ 30 A、50/60 Hz
主机尺寸・重量(参考值) 取决于规格。

产品咨询请点击此处

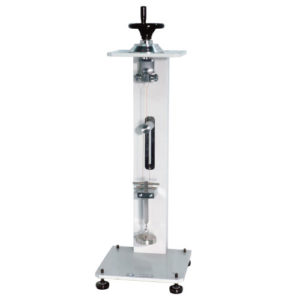

No.199-T2个装置(用于绝缘破坏试验)

JIS-(C3003)、C3216-5、IEC-60851-5

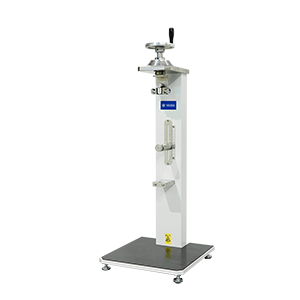

No.199 绝缘破坏试验机插图1
  • 此设备适用以上标准。
  • 使用No.199绝缘破坏耐电压试验机制作试验片,可进行漆包线绝缘破坏试验。
  • 首先,将漆包线折成两对指定的长度。
  • 将漆包线的两端固定到固定卡盘上,将其折叠成两对的位置悬挂在支架上,并在施加指定张力的同时,从指定次数进行调整以制成试验片。
  • 使用NO.199绝缘破坏耐电压试验机进行绝缘破坏测试。
<规格可能会有变更>
型号 199-T 1个支架 199-T 3个支架
驱动方式 手动手柄式 电动式(连动驱动方式)
张力 0.29N 〜 108N(主机价格可包含2种)
对应线径 0.050 〜 3.200mm
旋转速度 60 圈/min
安全装置 带联锁装置、安全罩、漏电断路器、紧急停止按钮安全
附属品 砝码39 N、单端扳手、圆形水平仪
电源 AC 100 V、单相、15 A、50/60 Hz
设备尺寸・重量(参考值) 约 W250 × D250 × H750 mm・约 20 kg 取决于规格。

产品咨询请点击此处
