弹簧伸长率试验机是通过弹簧评估方法评估漆包线柔软度的试验机。简单说明了弹簧伸长率试验机的规格。

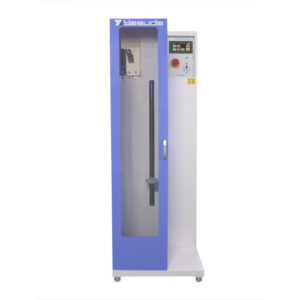

No.161弹簧伸长率试验机

JIS-(C3003)、C3216-3、IEC-60851-3
No.161 弹簧伸长率试验机插图
  • 通过将指定的砝码悬挂在试样的一端上,并将其绕固定在横轴卡盘上的心轴,以每分钟50次的旋转速度来制成线圈(试样)。
  • 测量完制成的线圈(试样)的长度后,将一端再次固定在垂直轴卡盘上,将指定的重量附加到另一端,然后将其放在未拉伸的线圈(试样)的支撑支架上。
  • 以50毫米/分钟的速度降低支架,在砝码与支架分离后保持1分钟,移开砝码,再放置1分钟,然后再试样线圈(试样)的长度。
  • 弹簧伸长值是根据试验前后的线圈(试样)的长度算出。
<规格可能会有变更>
试样 1.2 m、导体直径 φ0.25 ~ φ1.6 mm
心轴回转速度 50 rpm
棒直径 φ2.5 ~ φ16 mm(导体直径 × 10)※带有1种标准
砝码 (导体断面积 × 700)g ※带有1种标准
支架台行程 Max. 780 mm
支架台下降速度 50 mm/s
计时器 60秒计数
选项 自动切断装置、安全罩
电源 AC 100 V、单相、5 A、50/60 Hz
主机尺寸・重量(参考值  约 W500 × D530 × H1,500 mm・约 85 kg
