电磁线磨耗试验机通过刮刀往复法评估漆包线的耐磨性和线摩擦的试验机。 简单的方式说明了电磁线磨耗试验机的规格。

No.210 电磁线磨耗试验机

NEMA-C9.5、JASO、ISO-6722

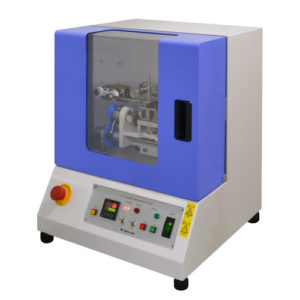

No.210 电磁线磨耗试验机插图
  • 此设备适用以上标准。
  • 电磁线磨耗试验机通过刮刀往复法评估漆包线的耐磨性和线摩擦的试验机(磨耗试验机)。
  • 安装试样,剥去一端的绝缘涂层,然后连接试样导线。
  • 将刀片降低到试样上,并施加指定的载荷以使刀片往复运动以磨损测试样的绝缘涂层。
  • 测量发生导电的次数,并将其用作耐磨性。
  • 通过旋转试样,可对同一试样进行3或4次测量。

※No.210-ISO6722电线磨耗试验机
电磁线磨损试验机,用于支撑导体横截面面积小于等于6 mm2的试样。

<规格可能会有变更>
型号 No.210(NEMA)
磨耗距离 10 mm
磨耗距离 60 次/min
试样夹
荷重 初始荷重 2 N ~ Max. 10 N
刀片 直径 φ0.4 mm
计数器 6位(预设式)
试样旋转角度 0°、120°、240°
选项 安全罩
电源 AC 100 V、单相、3 A、50/60 Hz
设备尺寸・重量 约 W480 × D447 × H600 mm・约 33 kg
<规格可能会有变更>
型号 No.210-ISO6722 (JASO、ISO)
磨耗距离 15.5 ± 1 mm
(针的移位 20 ± 1 mm)
磨耗距离 55 ± 5 回/min
试样夹 间距 71 mm
(距离磨耗中心 35.5 mm左右)
荷重 初始荷重 2 N ~ Max. 10 N
(规格值 7 ± 0.05 N)
刀片 直径 φ0.45 ± 0.01 mm(JASO)
计数器 6位(预设式)
试样旋转角度 0°、90°、180°、270°
选项 安全罩
电源 AC 100 V、单相、3 A、50/60 Hz
设备尺寸・重量 约 W480 × D447 × H600 mm・约 33 kg
