NEW! 使用于C3216-3标准
No.163 漆包线柔软度试验机插图



漆包线柔软度试验机(回弹试验机)是通过回弹法评估漆包线柔软度的试验机。简单说明漆包线柔软度试验机的规格。

No.163 漆包线柔软度试验机(回弹法)

JIS-(C3003)、C3216-3(附属书JA 代替试验方法)、IEC-60851-3

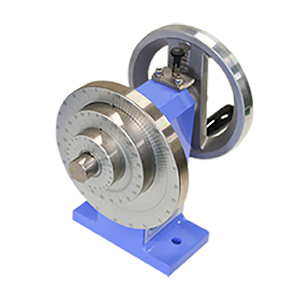

No.163 漆包线柔软度试验机插图1
  • 此设备适用以上标准。
  • 将试样的一端插入止动孔中,以便将其缠绕在心轴上,并在另一端挂上砝码。
  • 以每分钟5至10次的旋转速度将试样缠绕在心轴上3次,作上标记后除去砝码重量。
  • 将卷在心轴上的试样放回原处,并在标记停止的位置读取刻度,以评估其柔软度。
<规格可能会有变更>
试样 1 m、导体直径 φ0.25 ~ φ1.6 mm
心轴回转速度 5 ~ 10 rpm(手动式 或 电动式)
心轴直径 φ19 mm、 φ48 mm、 φ82 mm
荷重 57 g、115 g、455 g
刻度 0 ~ 120
计数器 4位数(预设式)(仅限电动)
附属品 脚踏开关(仅限电动式)
电源 AC 100 V、单相、3 A、50/60 Hz(电动式)
尺寸・重量 约 W128 × D190 × H184 mm・约 6.1 kg(手动式)
约 W480 × D285 × H250 mm・约 10 kg(电动式))

产品咨询请点击此处

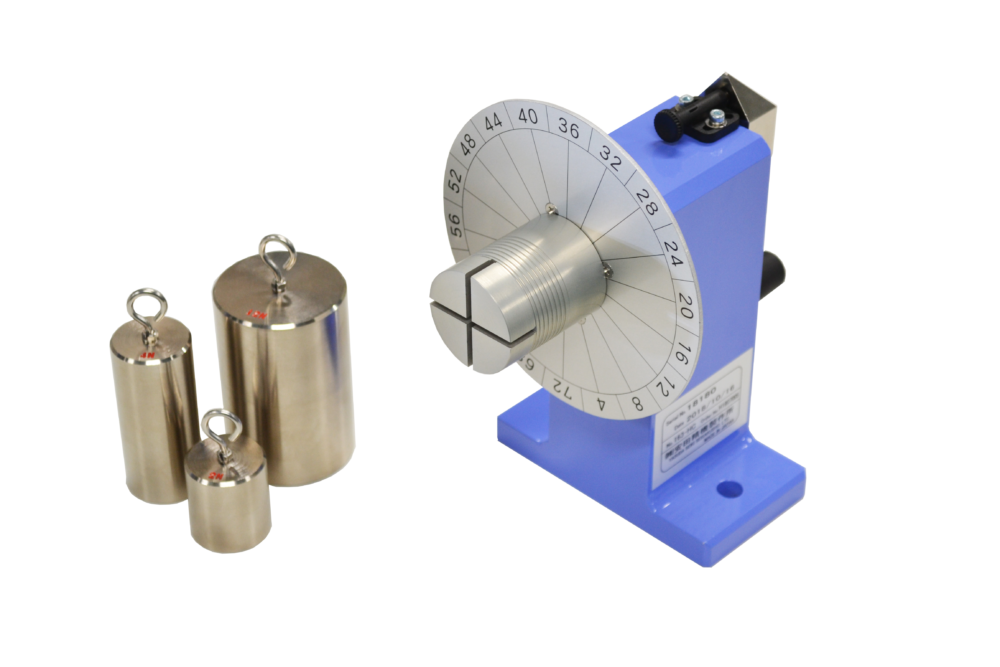

No.163 漆包线柔软度试验机(螺旋线圈回卷角法)

C3216-3、IEC-60851-3

Slide image

  • 此设备适用以上标准。
  • 将试样的一端插入止动孔中,以便将其缠绕在心轴上,并在另一端上挂砝码。
  • 以指定的速度将心轴缠绕5次,作标记后除去砝码重量。
  • 缓慢释放张力,并在第5次旋转结束时读取返回角的比例,以评估柔软度。
<规格可能会有变更>
试样 1 m、导体直径 φ0.08 ~ φ1.6 mm
心轴回转速度 1 ~ 3 rpm(手动式或电动式)
心轴直径 φ5 mm、 φ7 mm、 φ10 mm、φ12.5 mm、 φ19 mm、 φ25 mm、φ37.5 mm、 φ50 mm
荷重 0.25N、0.5N、1N、2N、4N、8N、12N、15N
刻度 0 ~ 72
主机尺寸・重量 约 W128 × D190 × H184 mm・約 4.3 kg(手动式)

产品咨询请点击此处
