MIT试验是测量试验片抗弯曲强度的测试。

产品概要

MIT耐折度试验机以前用于评估纸张和纸板的耐折度,但近年来它也被用于评估 FPC(柔性印刷电路)的耐折度。 具体而言,在对样品通电的同时进行弯曲试验。 检查断开前的弯曲次数。
此外,还可测试用于锂离子电池电极的铝箔和铜箔的耐折度。

什么是MIT试验?插图

原理是对试样施加规定的载荷(砝码),以规定的角度和速度左右弯曲,由往复弯曲直至断裂的次数计算耐折度。
※弹簧负载已从我司生产线上移除,因为随着时间的推移,弹簧会老化,因此难以控制张力
多用于生产现场的质量管理、FPC基板的研发等。
比如,评估家用电器和电脑等使用的电线和 FPC 的抗弯曲性,以及评估智能手机中使用的柔性显示屏等发挥弯曲作用材料的弯曲耐久性。
我们公司的No.307 MIT型耐折试验机的标准配置可在3种折叠角度(45、90、135°)和3种折叠速度(45、90、175次/min)之间切换。

什么是MIT试验?插图1

可以在各种弯曲角度和速度条件下进行FPC、塑料薄膜、柔性显示器等的弯曲耐久性评价测试,明确材料的特性。收集试样的基本数据
还可使用选项“欧姆表连接规格”,在样品(FPC基本电路等)通电时记录测试期间的电阻值。 (可使用 Excel 等绘制记录数据)
通过该规格,测试条件、测试结果和记录数据以 CSV 格式自动保存在插入设备主机的 SD 卡中,可以记录样品状态的变化。

什么是MIT试验?插图2

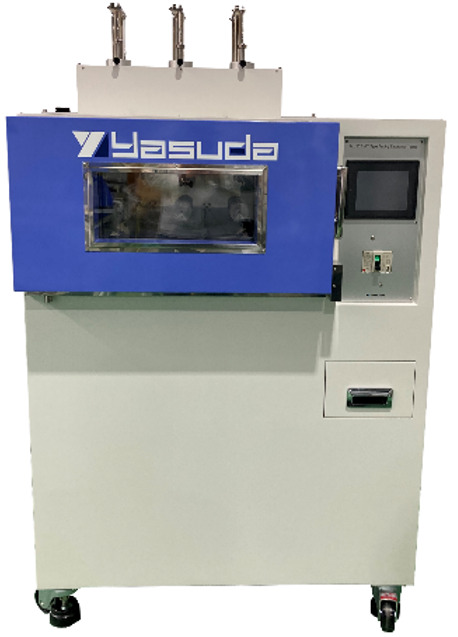

除此之外,还可选择低温槽规格,让温度控制在-25至60°C之间

什么是MIT试验?插图3

安田设备进化史

该设备经历了反复的模型更改,使其更易于使用并不断发展以支持各种测试条件。主要的更改是摆脱了基板控制。
通过采用PLC(可编程逻辑控制器)控制代替基板控制,灵活地响应了客户的各种需求。PLC控制控制的好处是,除了设备出厂后便于维修外,更可根据客户需求定制设备。

什么是MIT试验?插图4

安田设备的优势

①彩色液晶触摸屏操作
②8位预置计数器+运行计数器显示(试样断裂时自动停止计数)
③多个CH规格的情况下,可选择所有 CH 联锁驱动或每个CH单独驱动(折叠速度45/90/175±10次/min三段切换 ,折弯角度45/90/135°三段切换)
④4.9N和14.7N之间的可调负载
⑤设备外壳全覆盖(可加装安全门/联锁)
⑥安田独创的电阻表连接规格。
⑦温度控制(低温槽规格)
⑧柔软的对应「标准外(R0.38±0.02mm,长度19±0.5mm,间隙0.25mm)的夹头折弯面也可制造」

什么是MIT试验?插图5

本款设备动画二维码

什么是MIT试验?插图6

点击查看安田精机的MIT型耐折度试验机

什么是MIT试验?插图7

点击咨询

安田精机的试验机支持工业领域的质量控制和研发60多年,可满足贵公司的多样化需求。
