自动切口机适用GB/T 39812、ISO-2818等标准的试验机。根据用途可选择自动机和手动机。
样品成型机是制作试验片的设备，可从硬塑料片材上制作出哑铃状和条状试验片。 可根据标准用途选择自动机和手动机。
“缺口加工机”和“样品成型机”的规格进行简易说明。

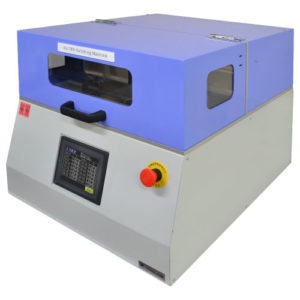

No.189-PNCA 缺口加工机（自动）
GB/T 39812、ISO-2818
- 此设备适用以上标准。
- 夹具可移动定位。
- 改变刀具的旋转速度和送料速度，可提供更好的条件进行加工。
- 可选配置。
| ＜规格可能会有变更＞ | ||
| 型号 | No.189-PNA | No.189-PNCA |
| 试验片台 | 手动虎钳式 开口宽度 最大 80 mm 试样定位方式：滑动规式 试样夹紧：螺丝固定式 | |
| 试样台进给 | 速度通过触摸屏设定 └设定范围：50〜540 mm/min（50Hz）、50〜600 mm/min（60Hz） | |
| 刀具旋转 | 单轴（缺口加工） 转速 通过触摸屏设定 └设定范围：切口刀速度 150～1,780 rpm | 双轴（缺口加工/侧切加工）联动式 转速 通过触摸屏设定 └设定范围：切口刀速度 150～1,780 rpm、侧切刀速度 50～593 rpm |
| 缺口加工缺口刀具 | 缺口深度 通过触摸屏设定 └设定范围：0～4 mm（0.01 mm步进） | |
| 缺口刀具 | 单刃可换刀片式 刀尖切削直径75mm 刀具：V型缺口刀具（A型V型缺口用：刀尖角度 45°、尖端半径 0.25 mm） | |
| 切割长度调节 | ー | 切割长度设定用 套筒更换式 套筒：可选择63.5/64/80/127 mm用 |
| 侧切刀具 | ー | 直径100mm、刃厚1.6mm（2片/套） |
| 显示与操作 | 触摸屏式 └语言切换功能（日文/英文/简体中文） 加工模式可选（仅刻痕/仅侧切/刻痕+侧切）※仅PNCA 缺口次数最多5次，深度可独立设定 加工条件 最大20件登録/呼出機能 缺口深度基准偏移功能 报警显示/历史记录查询 | |
| 安全装置 | 漏电保护器（主电源）、紧急停止按钮（自锁式）、电机过载保护（刀具旋转/试样台升降/进给）、安全罩（扭矩铰链+接近传感器联锁） | |
| 配件 | 上述 切口刀具、侧切刀具 ※仅限PNCA、侧切长度设定用套筒 ※仅限PNCA | |
| 选配 | 试验片压板变更为卡扣锁定式、安全罩（带扭力铰链、带电磁锁定安全门开关式）变 | |
| 机身尺寸・重量 | 约 W660 × D660 × H560 mm・约100 kg | |
| 电源 | AC 100 V、单相50/60 Hz、15 A | |

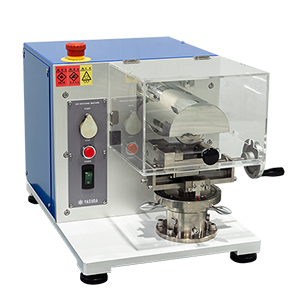

No.189-PN 缺口加工机（手动）
GB/T 39812、ISO-2818
- 此设备适用以上标准。
- 切口刀采用单齿尖更换方式，可降低更换刀片所需的成本。
- 可选装安全罩。
| ＜规格可能会有变更＞ | |
| 型号 | No.189-PN |
| 夹具 | 开口 Max. 40 mm（标准 4 mm × 10 本）、送料速度 1.75 mm/1回转 |
| 刀片回转速度 | 约 600 rpm |
| 缺口深度 | 手动式、设定范围 0 ～ 4 mm（最小单位 0.01 mm） |
| V型缺口刀 | 单齿尖交换式、外径 φ75 mm、厚度 5 mm、 尖端角度 45°、尖端半径 R0.25 mm、 材质 高速度钢（选项：超硬） |
| 选项 | U形切口刀 |
| 电源 | AC 100 V、单相、15 A、50/60 Hz |
| 尺寸、重量 | 约 W420 × D525 × H415 mm・约 60 kg |
No.189-PFA 样品成型机（自动）
- 此设备适用以上标准。
- 用于制作试验片的设备，可自动从硬塑料片上切割并成型试验片，例如哑铃状和条状。
- 将其通过两个螺旋刀进行切割成型。
- 通过改变切刀的转速、切刀的按压和送料速度，能使试验品在更好的条件下进行加工。
| ＜规格可能会有变更＞ | |
| 螺旋切割刀 | 直径 φ25 mm、厚度 25 mm |
| 刀片旋转速度 | 100 ～ 1,200 rpm |
| 压力计 | Max. 1 MPa（刻度 0.05 MPa） |
| 夹具送料速度 | 0.3 ～ 10 mm/s |
| 成型治具 | 请指定。 |
| 附属品 | 吸引装置（清扫机） |
| 选项 | 空气压缩机 |
| 电源 | AC 200 V、3相、20 A、50/60 Hz |
| 气源 | 0.5 MPa以上 |
| 主机尺寸・重量(参考值） | 约 W810 × D620 × H630 mm・约 120 kg |
No.189-PFA-S 样品成型机（全自动）
- 此设备适用以上标准。
- 该设备是自动成型的试验机，可自动将硬质塑料片切割成哑铃状和条状。
- 固定好试验片即可自动切割成型。
- 加工时，无需将塑料板固定到夹具上。
| ＜规格可能会有变更＞ | |
| 螺旋切割刀 | 直径 φ25 mm、厚度 25 mm |
| 刀片旋转速度 | 1,000 ～ 3,000 rpm |
| 压力计 | Max. 1 MPa（刻度 0.05 MPa） |
| 切削送料速度 | 30 ～ 300 mm/min |
| 成型治具 | 请指定。 |
| 附属品 | 吸引装置（扫除机）、气枪（配置在主机上） |
| 安全装置 | 安全罩、过负荷防止装置 |
| 电源 | AC 200 V、3相、40 A、50/60 Hz |
| 气源 | 0.5 ～ 0.65 MPa |
| 主机尺寸・重量(参考值） | 主机：约 W1,350 × D1,150 × H1,800 mm・约 725 kg 集尘器：约 W640 × D780 × H1,020 mm・约59 kg |
本款设备动画
安田精機No.189-PNCA自动缺口加工机
