本页是介绍安田精机生产的特殊磨损试验机。 磨损试验机是一种用于测量各种材料(例如塑料和橡胶)的磨损特性的设备。 以简单的方式说明了DIN磨损试验机,DIN磨损试验机(带恒温槽),NBS橡胶磨损试验机,WILLIAMS磨损试验机,AKRON橡胶磨损试验机的规格。

 No.151 DIN磨耗试验机

JIS-K6264-2、ISO-4649、DIN-53 516
特殊磨损试验机列表插图
  • 此设备适用以上规格。
  • 用于磨损橡胶和热塑性橡胶的试验机,同时支持A法和B法,A法在磨损过程中不旋转试验片,B法在磨损过程中旋转试验片。
  • 该设备主要用于评估轮胎和皮带的耐磨性。
  • 将测试片压在转鼓的磨损表面上,并以恒定的载荷将抛光布包裹在转鼓的磨损表面上,并在以指定速度旋转转鼓的同时,使测试片横向移动以磨损。
  • 磨损了一定的距离后,测量质量。从磨损前后的试验片质量中获取磨损量,并计算出比磨耗量和耐磨指数。 (DIN磨损测试)
<规格可能会有变更>
试验方法 A法和B法
试验片 圆盘状、直径 φ16.0 ± 0.2 mm、厚度 6 ~ 10 mm
转鼓 直径 φ150 mm、长度 460 mm
转鼓速度 40 ± 1 rpm
试验片横向进给速度 2.8 mm/s
荷重 10.0 ± 0.2 N 或 5.0 ± 0.1 N
研磨布 宽度 400 mm以上、材质: 氧化铝、粒度: P60
温度
附属品 磨耗粉吸引装置、试验片安装量规、标准试验片・・・ 1张、金属试验片・・・ 2个、试验片冲击刀刃
电源 AC 100 V、单相、10 A、50/60 Hz
主机尺寸・重量(参考值) 约 W750 × D320 × H280 mm・约 60 kg

※低温槽规格也制作。

请点击此处咨询雅司答(上海)貿易有限公司

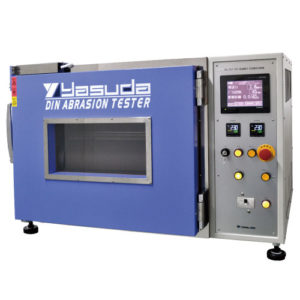

 No.151-H磨耗试验机(带恒温槽)

JIS-K6264-2、ISO-4649、DIN-53 516
特殊磨损试验机列表插图1
  • 此设备适用以上标准。
  • 带恒温槽的DIN磨耗试验机。最高温度是100°C。
  • 设备配备触摸屏,轻松执行试验操作和试验结果的计算。
<规格可能会有变更>
试验方法 A法和B法
试验片 圆盘状、直径 φ16.0 ± 0.2 mm、厚度 6 ~ 10 mm
转鼓 直径 φ150 mm、长度 450 mm
转鼓速度 10 ~ 100 rpm(规格值: 40 ± 1 rpm)
试验片横向进给速度 1.5 ~ 15 mm/s(规格值: 2.8 mm/s)
荷重 10.0 ± 0.2 N 或 5.0 ± 0.1 N
研磨布 宽度 400 mm以上、材质:氧化铝、粒度: P60
温度 Max. 100 °C
附属品 磨耗粉吸引装置、试验片安装量规、标准试验片・・・ 1张、金属试验片・・・ 2个、试验片冲击刀刃
电源 AC 200 V、3相、20 A、50/60 Hz
主机尺寸・重量(参考值) 约 W1,130 × D920 × H745 mm・约 255 kg

※低温槽规格也制作。

请点击此处咨询雅司答(上海)貿易有限公司

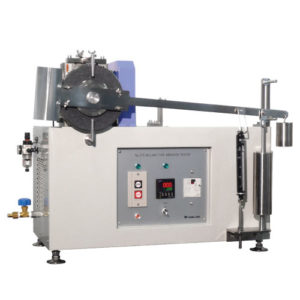

 No.275 威廉姆斯磨耗试验机

JIS-K6264-2、ISO-4649
特殊磨损试验机列表插图2
  • 此设备适用以上规格。
  • 用于评估加硫橡胶和热塑性橡胶耐磨性的试验机(威廉姆斯试验)。
  • 该实验装置主要用于测试轮胎和鞋底。
  • 将固定在水平臂上的两个平板状试验片,以指定的载荷压在旋转磨料的垂直站立的平坦表面上,以使其磨损。
  • 根据试验前后的试验片质量算出磨损重量,并算出磨损量。
<规格可能会有变更>
试验片 (20 ± 0.5) × (20 ± 0.5) ×厚度 10 mm
试验片安装位置 距研磨轮中心左右 63.5 mm
荷重 35.5 N(3.62 kgf)
研磨轮 径 φ165 mm、内径 φ70 mm、材质 C、粒度 #70
研磨轮旋转速度 37 ± 3 rpm
吹气装置喷孔直径 喷孔直径 φ1.0 mm(间距 6 mm)・・・ 上部・下部各三个、空气压 180 kPa
压力计 Max. 1 MPa(刻度 0.1 MPa)
计时器 Max. 99 min 59 sec
附属品 试验片冲击刀刃
电源 AC 100 V、单相、10 A、50/60 Hz
气源 0.5 MPa以上
主机尺寸・重量(参考值) 约 W700 × D520 × H560 mm・约 55 kg

请点击此处咨询雅司答(上海)貿易有限公司

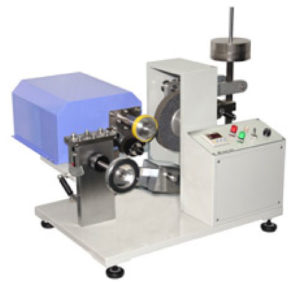

 No.152 阿克隆磨耗试验机

JIS-K6264-2、ISO-4649、DIN-53 516
特殊磨损试验机列表插图3
  • 此设备适用以上标准。
  • 阿克隆磨耗试验机用于评估加硫橡胶和热塑性橡胶的耐磨性。
  • 将圆盘状的试验片的圆周面以一定的载荷压向研磨轮的圆周面,以一定的倾斜角度使旋转轴磨损而获得磨损量。
  • 该试验装置主要用于轮胎和鞋底。
<规格可能会有变更>
试验片 直径 φ63.5 ± 0.5 mm、厚度 12.7 ± 0.5 mm、中心孔径 φ12.7 ± 0.1 mm
验片旋转速度 250 ± 5 rpm
试验片轴倾斜角度 0 ~ 30°(通常 15°)
荷重 27.0N(2.75kgf)、 44.1N(4.50kgf)
选项 吸引装置(清扫机)、可变更速度规格
电源 AC 100 V、单相、10 A、50/60 Hz
主机尺寸・重量(参考值) 约 W600 × D420 × H580 mm・约 77 kg
