安田精机制作所制造的特殊弯曲试验机。

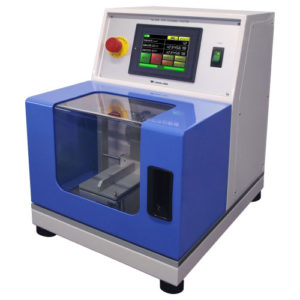

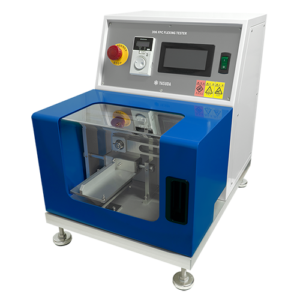

No.306 FPC弯曲试验机
JIS-C5016
- 此设备适用以上规格。
- 评估塑料薄膜和FPC（柔性印刷线路板、柔性印刷板）的抗弯强度。
- 带有低温试验槽内测试的L型。
- 弯曲试验片并固定在平行固定板和可动板之间，从而获得各个标准中指定的弯曲半径，并且使电流流过试验片以进行制备。
- 通过以指定的速度左右移动可动板来弯曲试验片，直到停止流过试验片的电流为止，然后检查直到该点的弯曲次数。
| ＜规格可能会有变更＞ | |
| 型号 | No.306 FPC弯曲试验机 |
| 支架数 | 1个 |
| 弯曲半径 | Max. 10 mm |
| 弯曲速度 | Max. 60 cpm |
| 移动距离 | 往返 20（± 10） mm、40（± 20） mm、60（± 30） mm |
| 计数器 | 6位（预设式） |
| 温度 | ー |
| 选项 | 通电装置（FPC用） |
| 电源 | AC 100 V、单相、7 A、50/60 Hz |
| 设备尺寸・重量（参考值） | 约 W360 × D600 × H550 mm・约 37 kg |

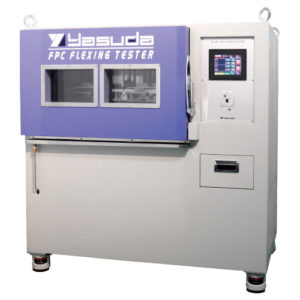

No.306-L FPC弯曲试验机
JIS-C5016
- 此设备适用以上标准。
- 可在低温槽内进行的FPC弯曲试验机。
| ＜规格可能会有变更＞ | |
| 型号 | No.306-L FPC弯曲试验机（带低温槽） |
| 支架数 | 4个（2个支架同时驱动 × 2） |
| 弯曲半径 | Max. 10 mm |
| 弯曲速度 | Max. 60 cpm |
| 移动距离 | 往返 20（± 10） mm、40（± 20） mm、60（± 30） mm |
| 计数器 | 6位（预设式） |
| 温度 | -35 ～ 60 °C（冷冻机式） |
| 选项 | 通电装置（FPC用） |
| 电源 | AC 200 V、3相、30 A、50/60 Hz |
| 设备尺寸・重量（参考值） | 约 W1,160 × D730 × H1,200 mm・约 250 kg |
